Ako otestovať nárazovú odolnosť cievky z uhlíkovej ocele?

Ako dodávateľ cievok z uhlíkovej ocele chápem prvoradý význam zabezpečenia kvality a výkonu našich produktov. Jedným z kritických aspektov hodnotenia cievky z uhlíkovej ocele je jej odolnosť proti nárazu. V tomto blogovom príspevku sa podelím o niekoľko poznatkov o tom, ako testovať odolnosť cievky z uhlíkovej ocele proti nárazu, pričom vychádzam z priemyselných štandardných metód a osvedčených postupov.

Pochopenie odolnosti proti nárazu

Odolnosť proti nárazu sa vzťahuje na schopnosť materiálu odolávať náhlym a vysoko energetickým silám bez toho, aby sa zlomil alebo podstúpil výraznú deformáciu. Pre zvitky z uhlíkovej ocele, ktoré sa používajú v širokej škále aplikácií, ako je výroba automobilov, stavebníctvo a výroba strojov, je rozhodujúca dobrá odolnosť proti nárazu. Cievka so slabou odolnosťou proti nárazu môže pri namáhaní zlyhať, čo vedie k bezpečnostným rizikám a nákladným opravám.

Faktory ovplyvňujúce odolnosť proti nárazu

Pred ponorením sa do testovacích metód je nevyhnutné pochopiť faktory, ktoré môžu ovplyvniť odolnosť cievok z uhlíkovej ocele proti nárazu.

• Chemické zloženie: Množstvo uhlíka, mangánu, kremíka a iných legujúcich prvkov v oceli môže výrazne ovplyvniť jej rázové vlastnosti. Napríklad vyšší obsah uhlíka vo všeobecnosti zvyšuje pevnosť, ale môže znížiť ťažnosť a odolnosť proti nárazu.
• Mikroštruktúra: Veľkosť zrna a štruktúra ocele zohrávajú dôležitú úlohu. Jemnejšie veľkosti zŕn často vedú k lepšej odolnosti proti nárazu, pretože dokážu efektívnejšie absorbovať a rozložiť energiu nárazu.
• Tepelné spracovanie: Procesy ako kalenie a popúšťanie môžu zmeniť mikroštruktúru ocele a následne jej odolnosť proti nárazu. Správne tepelné spracovanie môže optimalizovať rovnováhu medzi pevnosťou a húževnatosťou.

Testovacie metódy

Charpyho nárazový test

Charpyho rázová skúška je jednou z najpoužívanejších metód hodnotenia rázovej odolnosti kovov, vrátane zvitkov z uhlíkovej ocele.

• Príprava vzorky: Najprv sa zo zvitku uhlíkovej ocele vyreže vzorka štandardnej veľkosti. Najbežnejšia veľkosť vzorky je 10 mm x 10 mm x 55 mm s V - zárezom v strede. Zárez je rozhodujúci, pretože sústreďuje napätie počas nárazu a simuluje scenár v reálnom svete, kde môže byť prítomná trhlina alebo kaz.
• Postup testovania: Vzorka je umiestnená horizontálne na nákove v Charpyho rázovom testovacom stroji. Potom sa z pevnej výšky uvoľní kyvadlové kladivo a udrie na vzorku do zárezu. Energia absorbovaná vzorkou počas lomu je meraná strojom. Táto energetická hodnota je priamym ukazovateľom odolnosti ocele proti nárazu. Vyššia absorpcia energie znamená, že oceľ odolá väčšej sile nárazu bez toho, aby sa zlomila.
• Interpretácia výsledkov: Výsledky sa zvyčajne uvádzajú v jouloch (J). Porovnaním výsledkov testov s priemyselnými normami alebo požiadavkami zákazníka môžeme určiť, či cievka z uhlíkovej ocele spĺňa potrebné kritériá odolnosti proti nárazu. Napríklad v niektorých automobilových aplikáciách môže byť potrebná minimálna nárazová energia Charpyho 27 J pri špecifickej teplote.

Izod Impact Test

Izodov nárazový test je ďalšou metódou podobnou Charpyho testu, ale s určitými rozdielmi.

• Ukážka a nastavenie: Vzorka v teste Izod je tiež vrúbkovaná, ale je držaná vertikálne v testovacom stroji. Kyvadlo narazí na preparát na voľnom konci nad zárezom.
• Výhody a nevýhody: Test Izod je vhodnejší na hodnotenie rázovej odolnosti plastov a niektorých krehkých materiálov. Pre zvitky z uhlíkovej ocele sa vo všeobecnosti uprednostňuje Charpyho test, pretože poskytuje konzistentnejšie a porovnateľnejšie výsledky v rôznych laboratóriách. Izodov test však možno v niektorých prípadoch stále použiť ako doplnkovú metódu.

Drop - Weight Tear Test (DWTT)

DWTT sa bežne používa pre hrubšie platne a cievky z uhlíkovej ocele, najmä tie, ktoré sa používajú v potrubných aplikáciách.

• Vzorka a testovanie: Z cievky je vyrezaný veľký obdĺžnikový exemplár. Z určitej výšky sa na preparát spustí ostrá úderka. Test meria schopnosť ocele odolávať roztrhnutiu pri vysokoenergetickom náraze.
• Vzhľad zlomeniny: Po skúške sa skúma lomový povrch vzorky. Percento šmykovej plochy na lomovej ploche je dôležitým parametrom. Vyššia šmyková plocha indikuje lepšiu ťažnosť a odolnosť proti nárazu.

Úvahy o teplote

Rázová odolnosť cievok z uhlíkovej ocele je vysoko závislá od teploty. Pri nižších teplotách sa oceľ stáva krehkejšou a jej odolnosť proti nárazu klesá. Preto je nevyhnutné vykonať nárazové skúšky pri príslušných prevádzkových teplotách.

• Testovanie pri nízkej teplote: Pre aplikácie v chladnom prostredí, ako sú arktické ropovody alebo stroje používané v zime, sa Charpyho alebo iné nárazové testy často vykonávajú pri teplotách pod nulou. Na presnú kontrolu teploty vzorky počas testu je možné použiť špecializované testovacie zariadenie.
• Vysokoteplotné testovanie: V niektorých vysokoteplotných aplikáciách, ako napríklad v elektrárňach alebo priemyselných peciach, je potrebné vyhodnotiť odolnosť proti nárazu pri zvýšených teplotách. To si vyžaduje zložitejšie testovacie nastavenia na udržanie vzorky pri požadovanej vysokej teplote.

Kontrola a zabezpečenie kvality

Ako dodávateľ cievok z uhlíkovej ocele implementujeme prísne opatrenia na kontrolu kvality, aby sme zaistili, že naše produkty spĺňajú požadované normy odolnosti voči nárazu.

• Dávkové testovanie: Testujeme vzorky z každej výrobnej šarže, aby sme zabezpečili konzistenciu. Ak šarža neprejde testom nárazu, vykoná sa ďalšie skúmanie s cieľom identifikovať hlavnú príčinu, ako napríklad problém vo výrobnom procese alebo kvalite surovín.
• Dokumentácia: Pre každú šaržu sa uchovávajú podrobné záznamy o výsledkoch testov. Táto dokumentácia poskytuje sledovateľnosť a môže sa použiť na preukázanie zhody so špecifikáciami zákazníka a priemyselnými predpismi.

Náš sortiment

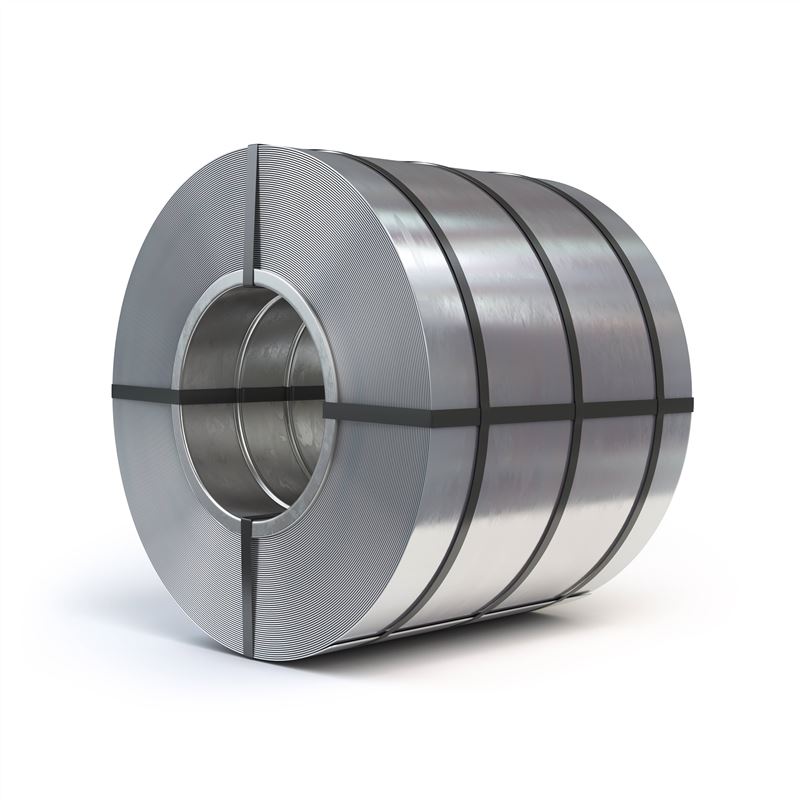

Ponúkame širokú škálu zvitkov z uhlíkovej ocele s vynikajúcou odolnosťou proti nárazu. Niektoré z našich obľúbených produktov zahŕňajúOceľová cievka 40Cr C45 valcovaná za tepla,Pružina z pružinovej ocele valcovaná za tepla 65 Mn Pás z vysokej uhlíkovej ocele, aZa tepla valcovaná uhlíková pružinová oceľová cievka 60Si2Mn. Tieto cievky sú starostlivo vyrábané a testované, aby sa zabezpečilo, že vydržia nárazové sily pri ich zamýšľaných aplikáciách.

Kontakt pre nákup a konzultáciu

Ak máte záujem o vysokokvalitné zvitky z uhlíkovej ocele so spoľahlivou odolnosťou proti nárazu, radi by sme sa o vás dozvedeli. Či už potrebujete podrobné informácie o našich produktoch, chcete prediskutovať špecifické požiadavky alebo ste pripravení zadať objednávku, sme tu, aby sme vám pomohli. Obráťte sa na nás a náš skúsený predajný tím vás rád prevedie procesom nákupu.

Referencie

• Metals Handbook: Volume 8 - Mechanical Testing and Evaluation, ASM International.
• ASTM E23 - Štandardné skúšobné metódy pre nárazové testovanie kovových materiálov vrubovou tyčou.
• ISO 148 - 1:2016 - Kovové materiály - Skúška nárazom Charpyho kyvadla - Časť 1: Skúšobná metóda.
